当前位置：首页> 某航空航天核心零部件检测实验室升级案例 —— 基于 AS9100D 的三级洁净与多场耦合模拟方案
当前位置：首页> 某航空航天核心零部件检测实验室升级案例 —— 基于 AS9100D 的三级洁净与多场耦合模拟方案

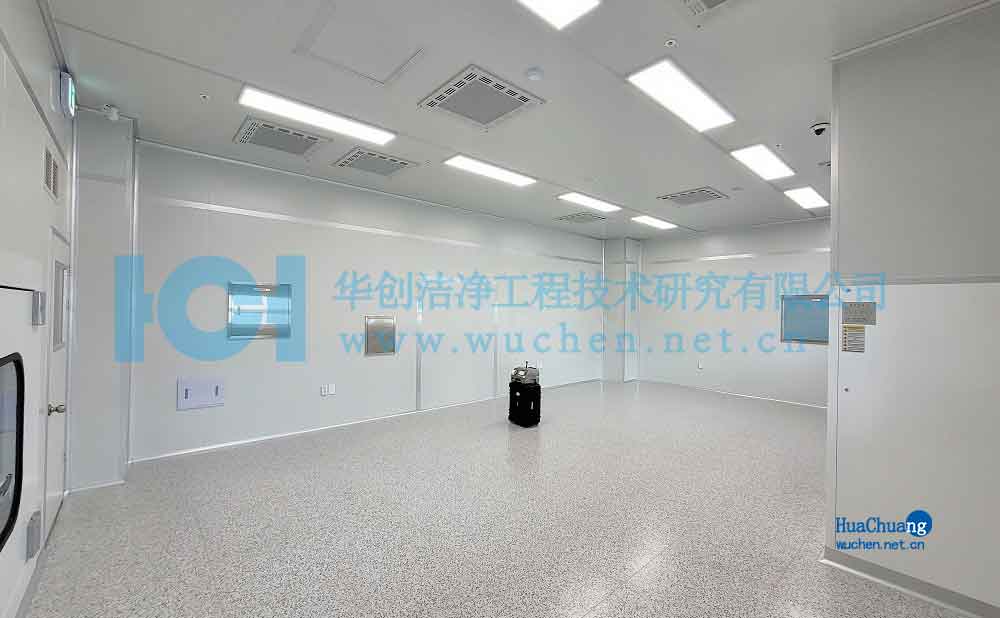

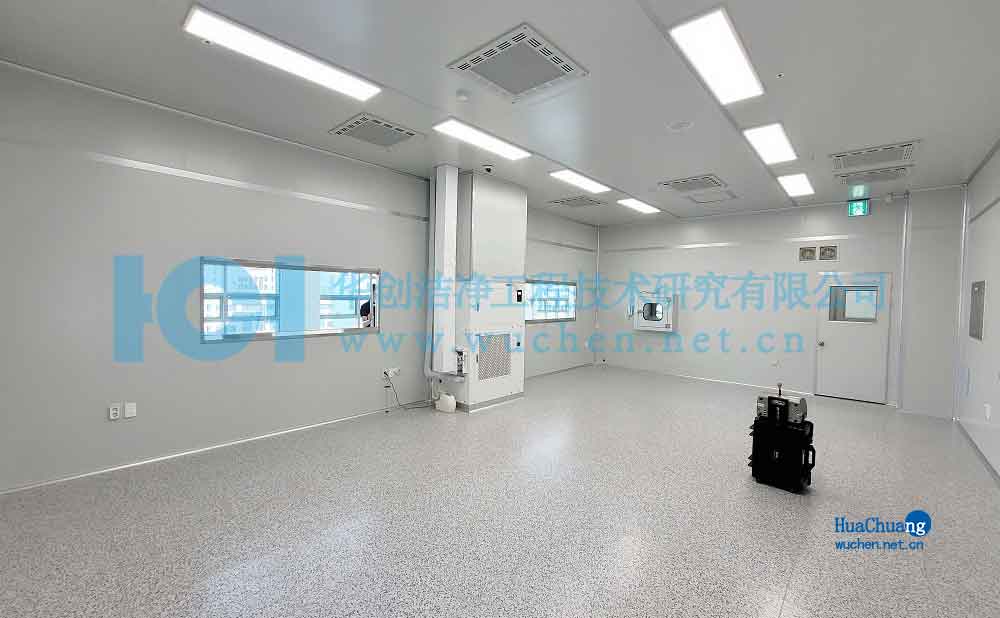

区域名称 | 核心测试功能 | 合规性设计要点 |
精密尺寸测量室 | 航天结构件形位公差、表面粗糙度检测 | 部署超高精度三坐标测量机（精度≤0.5μm/m），配备气浮隔振系统（振动控制≤2Hz）；采用无反光不锈钢墙面，恒温控制 20±0.5℃，湿度 45±5% RH，满足 AS9100D 对测量系统的 MSA 要求 |
材料力学性能测试室 | 高温合金拉伸、疲劳强度测试 | 配置高温拉伸试验机（温度范围室温～1200℃），采用真空炉体设计（真空度≤1×10⁻⁵Pa）；测试数据实时上传 LIMS 系统，实现力值、位移、温度参数的同步记录与电子签名 |
微结构分析中心 | 金属材料金相分析、缺陷识别 | 设立扫描电镜（SEM）与透射电镜（TEM）专区，配备防电磁干扰屏蔽室（屏蔽效能≥80dB）；样品制备区采用 Class 5 级局部洁净工作台，避免污染物影响微观观察结果 |
区域名称 | 核心模拟功能 | 关键技术参数 |
高低温振动复合实验室 | 零部件温循 - 振动耦合测试 | 温度范围 - 70℃~150℃（速率≥15℃/min），振动频率 5~2000Hz（加速度≤100g）；舱体容积 16m×10.5m×6m，地面承重≥100t，满足大型结构件测试需求 |
空间环境模拟舱 | LEO 轨道环境综合模拟 | 压力范围 1×10⁻⁴~1×10⁻⁷Pa，原子氧通量 5×10²⁰ atoms/m²・s，紫外辐射强度 200~400nm 连续可调；配备微重力效应回旋机，模拟 10⁻³g 量级微重力环境 |
滨海腐蚀实验室 | 舰载航空部件盐雾腐蚀测试 | 盐雾浓度 5% NaCl（pH6.5~7.2），温度 35±2℃，喷雾量 1~2mL/80cm²・h；采用 316L 不锈钢舱体 + FRP 防腐墙面，满足 GB/T 10125-2021 盐雾试验标准 |
区域名称 | 核心功能 | 设计亮点 |
样品预处理区 | 零部件表面处理、样品切割 | 设置钛合金工作台与防腐蚀通风柜（风速 0.5m/s），配备金刚石线切割机床（切割精度 ±0.01mm）；采用颜色编码管理工具（红色 / 蓝色区分航空 / 航天样品） |
标准物质校准室 | 测试设备校准与标准件保存 | 存放一级标准测力仪、量块组（精度 0.1μm），温度控制 20±1℃，配备双温区标准冰箱（-20℃/4℃）；校准记录通过区块链系统存证，不可篡改 |
数据中心与监控室 | 测试数据存储与设备远程监控 | 部署服务器集群（存储容量≥100TB），采用双回路供电 + UPS 保障（续航≥8h）；通过 SCADA 系统实时监控 128 路环境参数，超标时 15 秒内声光报警 |
• 多参数协同控制技术：
高低温振动复合实验室采用 "三箱式" 结构（高温箱 + 低温箱 + 振动台），通过西门子 S7-1500PLC 实现温度 - 振动的时序联动控制，温度波动≤±0.8℃，振动加速度偏差≤1% FS。空间环境模拟舱集成原子氧发生装置、真空获得系统与辐射源模块，可模拟低地球轨道 200~600km 高度的综合环境，单次实验可记录材料在 1000 小时内的性能衰减曲线。
• 防腐与洁净兼容设计：

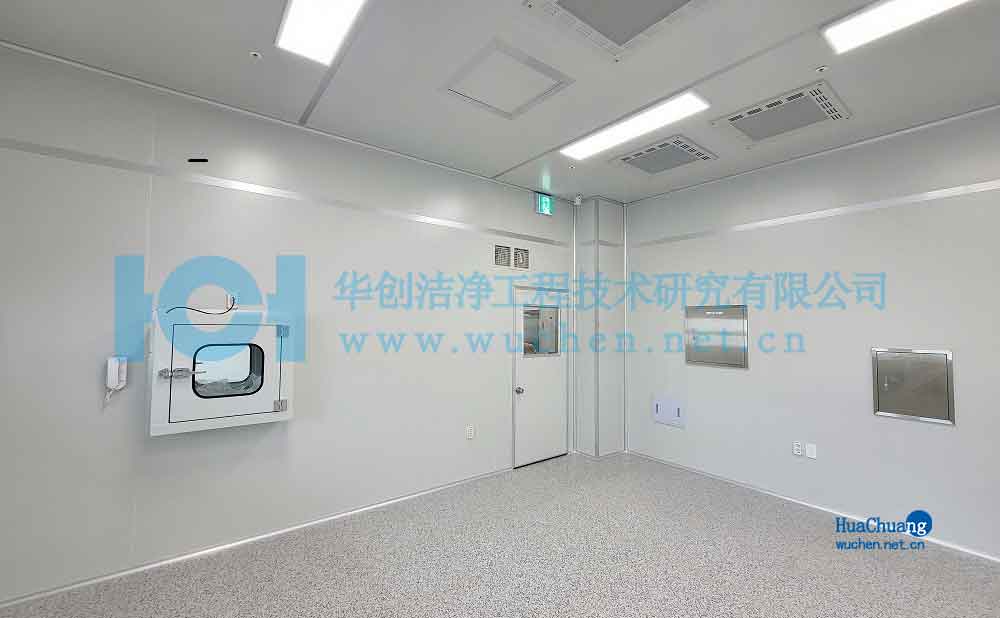

滨海腐蚀实验室采用 "局部负压 + 全排风" 系统（换气次数≥20 次 /h），防止盐雾扩散至其他区域；墙面采用玻璃纤维增强塑料（FRP）板，接缝用乙烯基酯树脂密封，经 72 小时盐雾测试后腐蚀速率≤0.001mm / 年。与 ISO 7 级区域的过渡区设置气闸室，通过压差控制（+10Pa）阻止腐蚀性气体侵入。
• 柔性超声检测系统：
针对航空发动机涡轮叶片的复杂曲面检测，部署柔性 PZT 压电薄膜传感器阵列，传感器厚度仅 50μm，可完全贴合叶片表面实现全覆盖扫描。结合相控阵超声技术，对 5μm 以上微裂纹的检出率达 99.2%，检测速度较传统方法提升 3 倍。检测数据通过 AI 算法自动识别缺陷类型，生成 NADCAP 要求的数字化检测报告。
• 多模态缺陷验证体系：
建立 "超声检测 - 射线成像 - 红外热像" 的三级验证流程：对疑似缺陷区域先用 X 射线 CT（分辨率 5μm）进行三维成像，再通过红外热像仪（热灵敏度≤0.02℃）检测缺陷区域的热传导异常，最终通过聚焦离子束（FIB）制备样品进行微观确认，确保缺陷判定无歧义。
• 区块链赋能的追溯架构：
基于联盟链技术构建 "原材料批次 - 加工工序 - 测试项目 - 报告签发" 的四级追溯链。每个零部件赋予唯一 DPM 二维码，包含材料牌号、热处理参数等基础信息；测试过程中自动采集设备编号、操作人员、环境参数等 18 类元数据，形成不可篡改的电子档案，满足 AS9100D 对产品标识与可追溯性的要求。
• 实时质量监控看板：
开发可视化监控系统，实时显示关键测试参数的过程能力指数（CPK≥1.67），当出现测试数据超差时，系统自动锁定相关批次样品并推送 OOS 调查流程。通过大数据分析识别测试过程中的漂移趋势，提前预警设备校准需求，使设备有效利用率提升至 95% 以上。
• 洁净度与环境参数验证：
ISO 7 级核心区按 ISO 14644-1 标准测试，≥0.5μm 微粒浓度≤35200 粒 /m³，浮游菌≤10 CFU/m³，通过 PAO 检漏测试（高效过滤器漏过率≤0.01%）。高低温实验室进行 10 次温度循环测试（-40℃→150℃），温度均匀性≤±2℃，满足 GB/T 5170.2-2017 要求。
• NADCAP 认证验收：
完成材料拉伸、硬度测试等 12 项能力验证项目，测试结果与国际参考实验室偏差≤2%；数据管理系统通过电子数据完整性审计，证明符合 ALCOA + 原则（可归因性、清晰性、同步性等）；现场目击审核无重大不符合项。
• 极端环境安全控制：
空间环境模拟舱设置三级安全联锁（真空度超限、辐射剂量超标、舱门未关严），紧急情况下可在 10 秒内切断辐射源并充入惰性气体。高低温实验室配备防烫护手装置与应急降温系统，当舱内温度超过设定值 10℃时自动启动强制冷却。
• 数据与人员安全：
实验室实施四级权限管理（访客 / 操作员 / 工程师 / 管理员），关键操作需双人授权；配置生物识别门禁与 24 小时视频监控；数据中心采用异地灾备方案，确保测试数据在极端情况下的完整性。
1. 检测能力跃升：
涡轮叶片微裂纹检测灵敏度从原 15μm 提升至 5μm，成功捕捉到 3 起潜在飞行隐患；空间环境模拟能力覆盖从近地轨道到深空探测的全谱系环境参数，支撑某火星探测器耐热部件的选型验证。
2. 合规与效率提升：
通过 NADCAP 认证后，测试报告在航空航天主机厂的认可周期缩短 60%；数字化追溯系统使每批次样品的测试数据查询时间从 2 小时缩减至 5 分钟，满足 AS9100D 的快速响应要求。
3. 技术创新亮点：
◦ 首创 "柔性超声 + 红外热像" 复合检测技术，获国家发明专利；
◦ 开发环境参数 - 材料性能关联数据库，实现测试数据的预测性分析；
◦ 构建的三级洁净环境与多场耦合模拟技术，被纳入《航空航天实验室建设规范》2025 年修订版。
本案例通过深度融合极端环境模拟技术与数字化质量管理体系，打造了国内领先的航空航天零部件 "检测 - 验证 - 追溯" 一体化平台，其技术路线为高端装备制造领域的实验室建设提供了可复制的解决方案。
